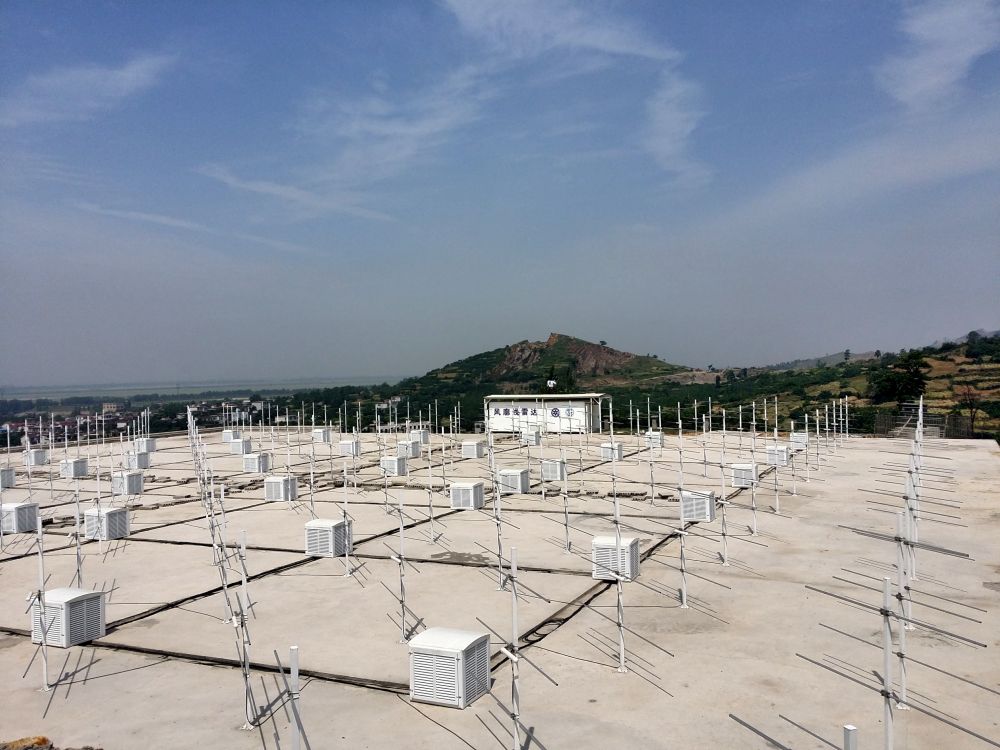

MST-20型風廓線雷達工作于VHF波段，雷達是一部垂直指向、晴空探測脈沖多普勒雷達，可實時探測大氣中的三維風場。能以高時空分辨率，連續提供150m～20km探測高度范圍內的大氣水平風場、垂直氣流、大氣折射率結構常數等氣象要素隨高度的分布。該雷達在氣象、航空、航天、大氣物理研究和軍事活動氣象保障等領域都有著廣泛的應用。
- 主要特點
- 數字有源相控陣體制；
- 全固態、分布式發射技術；
- 數字波束形成技術；
- 多通道數字接收技術；
- 大規模可編程高速DSP技術；
- 全天候連續運行；
- 遠程監控，無人值守；
- 完善的自動標校及BIT功能。
- 主要技術指標
- 工作頻率：40MHz～60MHz；
- 最高探測高度：≥20km；
- 最低探測高度：150m；
- 峰值功率：≥43.2kw；
- 距離分辨率：150m，600m，1200m；
- 水平風速測量范圍：0～80 m/s；
- 垂直風速測量范圍：-24m/s～+24 m/s；
- 風向測量范圍：0～360°；
- 速度分辨率：≤0.2m/s；
- 風速測量精度： ≤1m/s (RMS)；
- 風向測量精度： ≤10°（RMS）；
- 輸出產品：
a) 各高度層功率譜數據；
b) 各高度層水平/垂直風速、風向、信噪比和
數據和時序圖；
c) 探測數據氣象報表文件；
- 電源電壓：三相380V±10%，50Hz±5%；
- 整機功耗：≤40kW。
- 主要業績
中國科學院大氣物理研究所1套。
